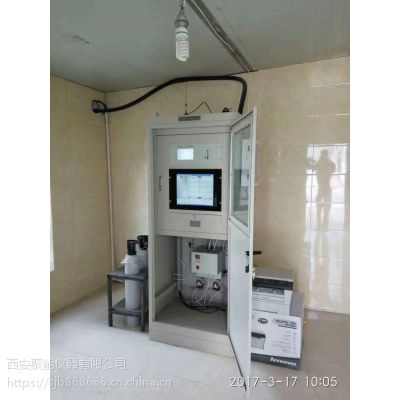

CEMS烟气***在线监测系统

5.1设备名称：烟气连续自动监测系统（简称CEMS）。

5.2设备型号:（ TR-9300D ）。

5.3安装位置及监测项目：SO2、O2、NOx、CO、温度、烟尘、压力、流量、湿度以及传输炉膛内焚烧温度。预留HCL和HF监测位置。

5.4安装数量：1套CEMS。

5.5仪表的输出单位：

5.5.1 SO2、NOx、CO、烟尘浓度单位以“mg/m3”计。

5.5.2 烟气含氧量以“%”计。

5.6 CEMS测量方法

5.6.1烟气采样方法：直接抽取法（电加热管线法）

5.6.2 SO2监测方法：紫外差分光学吸收光谱法

5.6.3 NOx监测方法：紫外差分光学吸收光谱法

5.6.4 O2监测方法：电化学法

5.6.5 CO检测方法：薄膜微音红外线分析法

5.6.6 粉尘监测方法：抽取式激光前散射法

5.6.7 温度检测方法：热电阻

5.6.8压力检测方法：陶瓷电容法

5.6.9 流量检测方法：差压法

5.6.10 湿度监测方法：电容法

6.CEMS系统详述

6.1 CEMS系统组成

我公司提供的CEMS系统是针对污染源烟气，用工业型仪器对其NOX、SO2、O2、CO、烟气流量、烟气颗粒物、烟气温度等进行连续测量，CEMS系统由以下四部分组成。

1. 烟气成份连续监测系统

2. 颗粒物浓度检测系统

3. 流量检测系统

4. DAS系

6.2 采样单元

采样单元的作用是将烟道中气体取出并输送到预处理单元，这期间不能发生尘埃堵塞和形成酸雨。

6.2.1 采样探头单元

6.2.1.1  专用电伴热一体化取样探头安装在烟道上，含取样和吹扫单元，由下列几个部件组成：

1）采样探头：Φ50mm不锈钢，伸进烟道约一米处左右位置，样气通过此管进入采样器。

2）陶瓷过滤器：过滤精度为5um，烟道中尘埃绝大部分被挡在过滤器之外。

3）电加热管：为防止在采样单元冷凝而建立的设备，加热温度可以控制在140℃左右。

4）法兰对接：采样单元法兰与工艺管口法兰相对接，完成采样单元的安装。

5）金属固定支架外壳：采样单元各部件有护罩连接在一起，达到防雨防尘的目的。

6）反吹系统：为了防止尘埃在过滤器周围堆积，造成堵塞影响样气流动，设备必须定时反吹，为了防止反吹气压力达不到要求，本设备设计有反吹气储气罐，并且反吹周期在现场根据具体情况，通过触控电脑进行设定或修改

6.2.1.2 探头技术参数

   1）加热温度：120～160℃

   2）电源：AC220V  ±10%   50Hz

   3）功率：800W

 4）工作环境温度：-20～45℃

   5）粉尘过滤能力：200g/m3

   6）烟气探杆：300X30（可加长）

   7）探头箱尺寸：350X300X240

6.2.2专用电伴热取样单元

加热取样管是连接探头和预处理系统的连线，采用电伴热形式，中间样气管采用F6聚四氟乙烯耐腐蚀软管，采样内温度控制在120～160℃，使得烟气中的水含量以蒸汽的状态形式存在，防止结露与二氧化硫混

采样管技术参数

1）加热温度：120～160℃

2）电源：AC220V  ±10%  50Hz

3）功率：40W/m

4）重量：1.5Kg/m
